rangkaian sederhana lampu lalu lintas




  1. Mengetahui Rangkaian sederhana lampu lalu lintas
  2. Mengetahui prinsip kerja rangkaian sederhana lampu lalu lintas

a. gerbang NAND



untuk membalikkan tegangan yang ada

 b. gerbang AND




sebagai gerbang logika

c Traffic Light




sebagai hasil keluaran dari rangkaian yang sudah dibuat


 d. inverter



sebagai pembalik logika


e. logic state



sebagai penanda untuk rangkaian aktif atau tidak (1/0)


Gerbang AND (AND GATE)

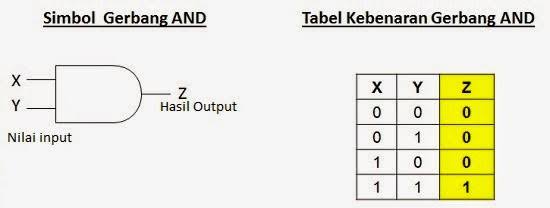

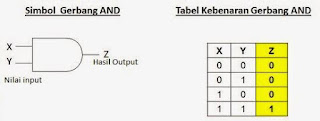

Gerbang AND atau disebut juga "AND GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang AND berikut.



Gerbang NAND


Secara sederhana, gerbang logika NAND 2 input dapat dibangun menggunakan RTL Resistor-transistor Switch yang terhubung bersama degan input yang terhubung langsung ke basis transistor, dimana transistor harus dalam keadaan cut-off "MATI" untuk keluaran Q.


Gerbang logika NAND dapat menghasilkan fungsi logis yang diinginkan dengan simbol berupa gerbang AND standar dengan tambahan lingkaran (biasa juga disebut sebagai "Gelembung Inversi" pada bagian output yang mana mewakili gerbang NOT) yang disebut sebagai operasi logika NAND




Blok rangkaian terdiri dari sebuah rangkaian clock gerbang nand, Sebuah rangkain Control Counter , rangkaian control logic, rangkaian binary 2 bit dan rangkaian convertion logic. Rangkaian Clok dibangun dari gerbang and untuk menghasilkan pulsa Clock dengan perioda tertentu. Lebar pulsa clock diatur dengan mengsetting nilai dari gerbang nand. Cara menghitung  gerbang nand dapat dibaca pada Arikel rangkaian Clock Ic 555. Pulsa clock yang telah dihasilkan masuk ke rangkaian Counter yang dibangun dengan menggunakan IC JK flip flop. Rangkaian counter akan menghasilkan Frequensi 1/8 dari frequensi out dari clock. Kemudian out dari Counter akan diumpak ke rangkaian control logic  untuk menghasilkan pulsa clock untuk dikirim ke rangkaian binary 2bit. Dari rangkaian binary 2 bit  yang menghasilkan 4 output. Selanjutnya 4 output  akan dikonversi menjadi 6 buah output logic untuk menyalakan LED.






download video disini
download rangkaian disini
download file html disini
download datasheet disini
